HC 系列是高性能、高性价比混合连接器，专为配电单元（PDU）、电池组的信号与电力传输场景开发。 产品将功率回路与信号回路集成于紧凑型壳体，提供 16 位、32 位多芯规格，引脚数量可按需拓展；采用连接器主体与法兰外壳分离式全新结构，线束、法兰装配便捷，支持反向安装插座；带彩色壳体与加强筋便于盲插，搭配 A/B/C 三色键控区分防呆，可选 CPA 防脱锁；对接后最高 IP68/IP6K9K 密封防护，兼顾电气稳定性、安装便捷性与成本优势，适配各类储能、车载配电集成系统。
|
参数分类 |
参数项 |
详细说明 |
|
芯数规格 |
针脚配置 |
32Pin：6 路功率 + 26 路信号；16Pin：2 路功率 + 14 路信号 |
|
电气性能 |
额定电流 |
功率触点最大13A；信号触点最大 5A |
|
线缆适配 |
功率线缆14~18AWG；信号线缆 20~22AWG |
|
|
介电耐压 |
3000VDC |
|
|
环境性能 |
工作温度 |
-40℃ ~ +125℃ |
|
防护等级 |
对接状态IP68、IP6K9K |
|
|
防火阻燃等级 |
UL94-V0 |
|
|
机械性能 |
插拔寿命 |
最少100 次 |
|
结构设计 |
壳体结构 |
连接器主体与法兰外壳分离，装配便捷（32Pin 标配） |
|
安装形式 |
支持反向安装插座 |
|
|
盲插设计 |
灰/ 红 / 蓝三色壳体 + 加强筋，盲插对位清晰 |
|
|
防呆键控 |
A/B/C 三色编码键控，避免错插 |
|
|
安全锁止 |
可选CPA 连接器位置防脱锁结构 |
|
|
拓展能力 |
引脚拓展 |
可按项目需求定制拓展引脚数量 |
|
环保合规 |
环保标准 |
符合RoHS、REACH 标准 |
|
产品认证 |
行业认证 |
IATF16949、UL94-V0、IP 防护等级认证 |
|
功率+ 信号一体化集成，精简设备接口
|
单只连接器同时承载供电回路与控制信号回路，减少PDU、电池包接口数量，简化整机布线布局。
|
|
双规格芯数可选，支持引脚灵活拓展
|

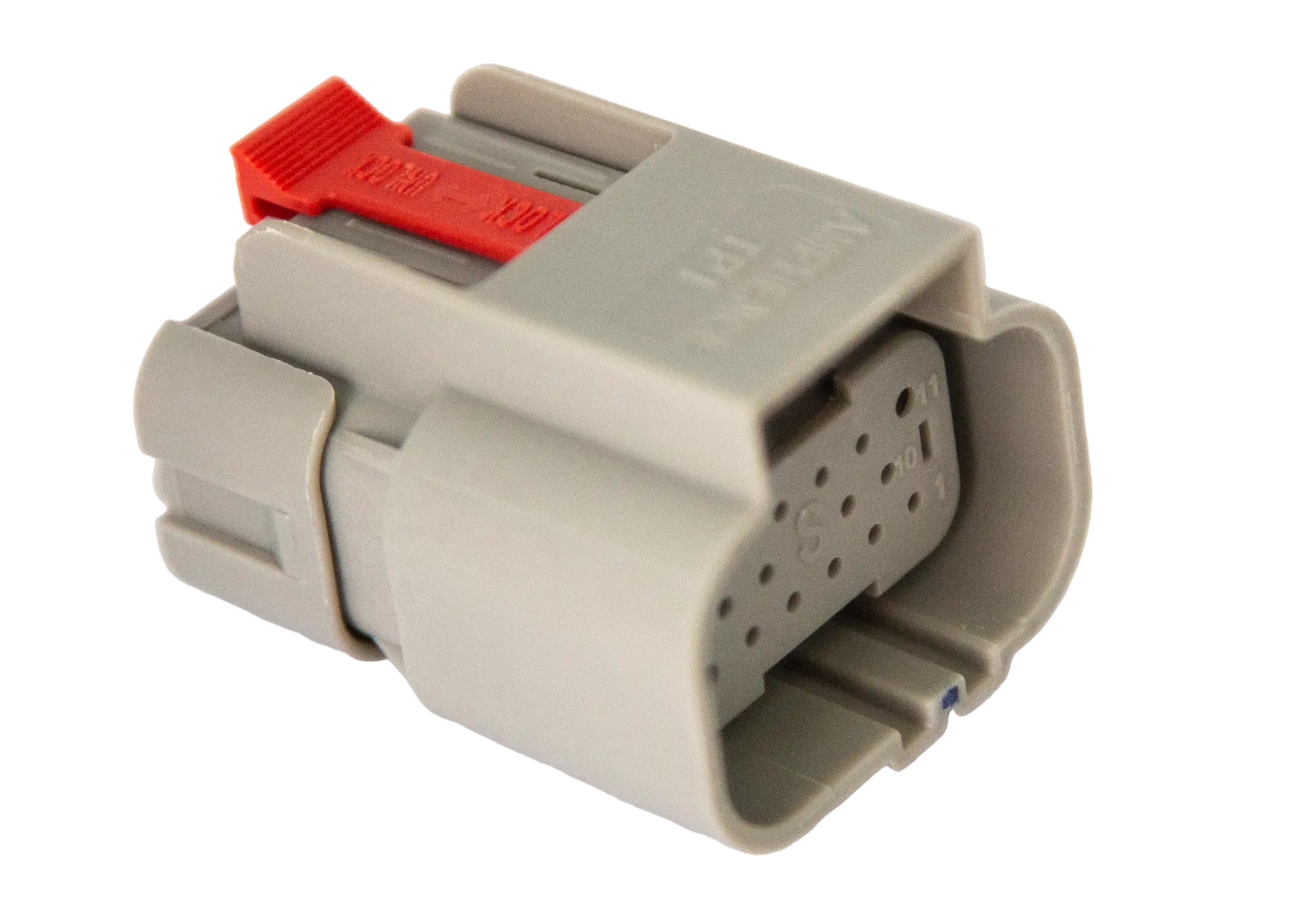

提供全新16Pin 紧凑型、32Pin 多通道两款标准规格，引脚数量可按需定制拓展，适配不同功率、信号通道需求。
|
|

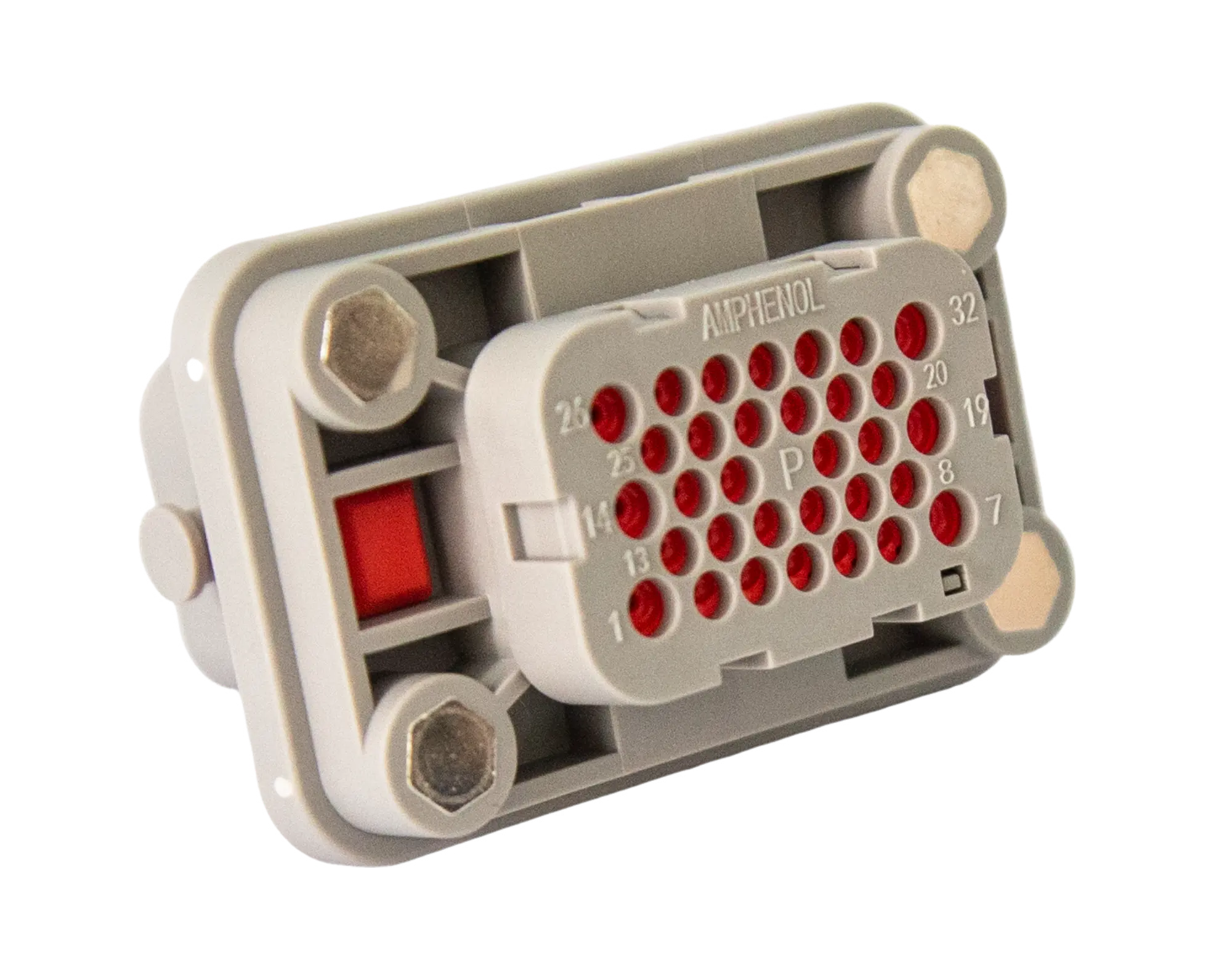

主体法兰分离式结构，线束装配效率更高
|
32Pin 版本采用主体、法兰分体设计，线束压接、箱体法兰装配可分开作业，大幅提升产线装配效率。 |
|
反向插座安装方案，适配狭小设备内部布局
|
支持反向安装插座，可适配PDU、电池包内部狭窄空间布局，整机结构设计自由度更高。 |
|
彩色壳体加强筋盲插设计，对位容错性强
|
灰/ 红 / 蓝三色区分壳体搭配定位加强筋，自动对位更顺滑，人工 / 自动化盲插装配不易插偏。
|
|
三色编码键控+ CPA 锁止双重安全机制
|
A/B/C 三色键控物理防呆，杜绝错插；可选 CPA 防脱锁，抵御振动松脱，规避设备运行中断路风险。
|
|
IP68/IP6K9K 全密封防护，恶劣工况稳定运行
|
对接后满足IP68 深水防尘防水、IP6K9K 高压防喷水，机舱、户外储能、潮湿工业环境均可稳定使用。 |
|
UL94-V0 阻燃宽温设计，适配车载储能严苛环境
|
-40℃~+125℃超宽工作区间，绝缘件最高阻燃等级，高低温、短路工况提升设备安全冗余。
|
