USCM & USCL 信号系列为汽车及工业应用提供完善的信号互连解决方案。系列结合小型化连接器设计与高密度信号互连能力，兼顾可靠的信号传输、灵活的系统集成及高效的空间利用。USCM 与 USCL 具备可靠的电气、机械及环境性能，可满足严苛应用环境下的连接需求。

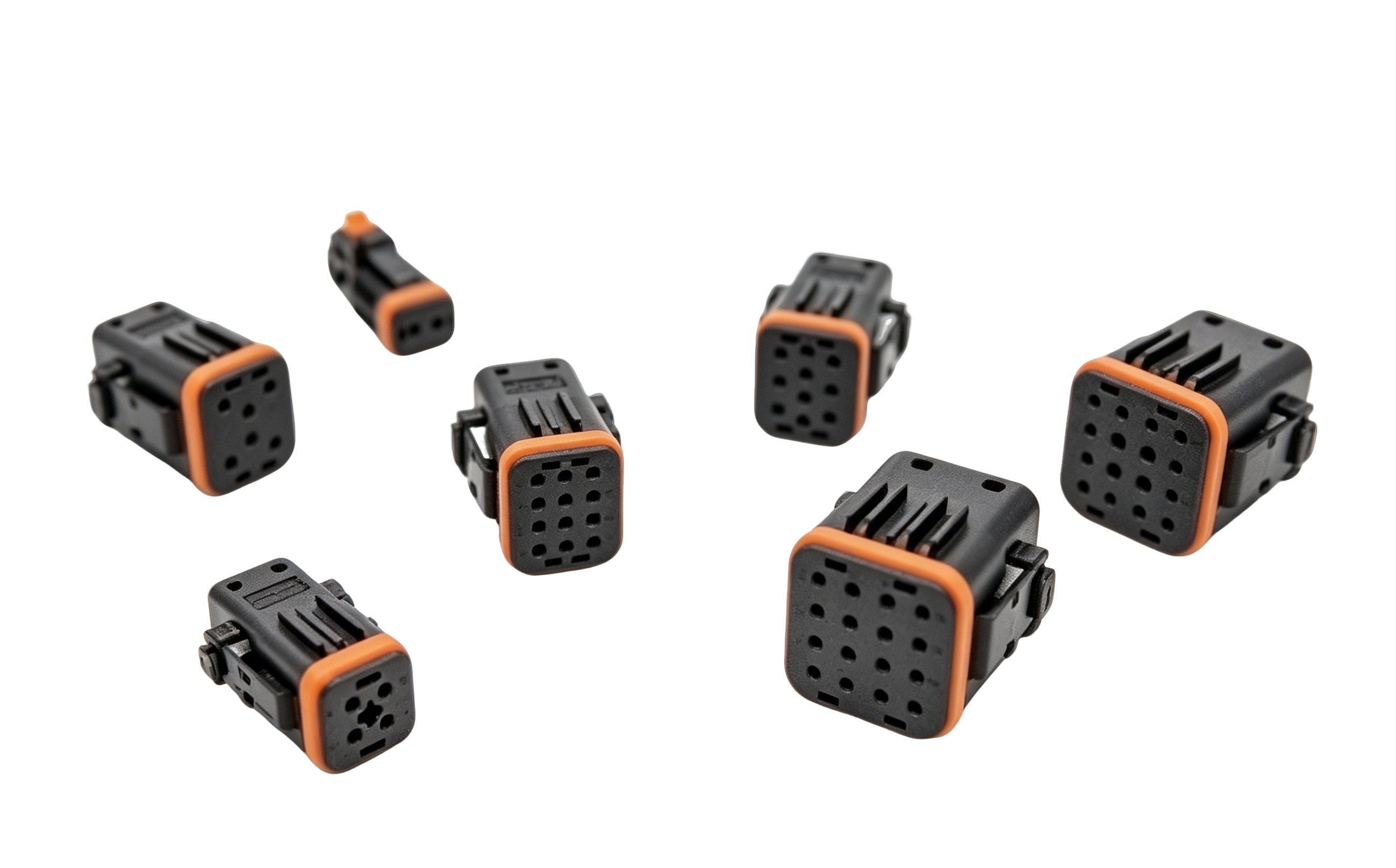

USCM 属于 USC 密封系列中小芯数型号，专为中小型控制器、传感器、分线盒轻量化连接场景开发。采用独立单芯密封塞设计，单根线缆拆装不破坏整体密封，维护便捷；配备 X/Y/Z/U 四向多维度机械防呆，搭配 4 种配色外壳彻底规避错插；介电耐压高达 3000VDC，绝缘安全余量充足。
支持 2~25Pin 全档位针位，兼容 30A 功率触点与低压信号触点，48V/250VDC 电气系统通用；同步通过 SAE J2030 与国标 GB/T 28046.3 双重振动验证，法兰安装、空中对线两种装配可选，适合工程机械、轻型商用车、户外小型储能潮湿多尘工况。
产品通用参数
|
参数分类 |
参数项 |
USCL 系列（杠杆锁款） |
USCM 系列（多芯密封款） |
|
芯数档位 |
针脚配置 |
14+2 / 22+4 / 28 / 32 / 43+6 /71 /87Pin（信号 + 电源混合） |
2/4/6/8/10/12/12+4/16/25Pin（信号 + 电源混合） |
|
电气性能 |
额定电流 |
12# 端子 30A；16# 端子 13A |
12# 端子 30A；16# 端子 13A |
|
适配线缆 |
12–14AWG（30A 回路）；14–22AWG（13A 回路） |
12–14AWG（30A 回路）；14–22AWG（13A 回路） |
|
|
额定电压 |
48V 系统，高压版本最高 250VDC |
48V 系统，高压版本最高 250VDC |
|
|
介电耐压 |
1500VDC |
3000VDC（耐压性能更强） |
|
|
环境防护 |
工作温度 |
-55℃ ~ +125℃ |
-55℃ ~ +125℃ |
|
防护等级 |
IP68（1 米水深 24h）、IP6K9K、48KPa 气密 |
IP68（1 米水深 24h）、IP6K9K、48KPa 气密 |
|
|
阻燃等级 |
UL94-V0 |
UL94-V0 |
|
|
机械耐久 |
插拔寿命 |
≥200 次 |
≥200 次 |
|
振动标准 |
SAE J2030 车载高抗震 |
SAE J2030 + GB/T 28046.3 双标准 |
|
|
锁止结构 |
锁紧机制 |
杠杆锁+ CPA 二次防脱锁 |
2–25Pin 双锁扣；2Pin 单锁扣带二次锁 |
|
防呆设计 |
机械键控 |
2 组机械防呆键 |
4 组 X/Y/Z/U 多维度机械防呆键 |
|
密封结构 |
密封方案 |
整体硅胶密封，内置减震垫圈 |
独立单芯密封塞+ 整体密封，减震垫圈 |
|
外观选型 |
外壳颜色 |
2 种配色可选 |
4 种配色可选，区分回路防错 |
|
安装方式 |
装配方案 |
防松螺母法兰安装、直通线缆对线 |
防松螺母法兰安装、直通线缆对线 |
|
环保合规 |
环保标准 |
RoHS、REACH |
RoHS、REACH |
|
产品认证 |
行业标准 |
SAE J2030、UL94-V0、IP 防护认证 |
SAE J2030、GB/T 28046.3、UL94-V0、IP 防护认证 |
核心功能亮点
|
独立单芯密封塞，维修拆装不破坏整体防水
|
每根线缆单独配备密封堵头，单一线束更换无需拆解整套连接器，现场维护效率大幅提升。 |
|
四向多维度机械防呆，多重防错插设计
|
X/Y/Z/U 四组物理键控，搭配 4 种颜色外壳，多设备、多回路项目可完全杜绝连接器混用、反接短路。
|
|
3000VDC 高介电耐压，绝缘安全余量充足
|
耐压性能优于USCL 系列，适配带辅助高压回路的设备，漏电、击穿风险更低。
|
|
2~25Pin 全小芯数覆盖，轻量化适配小型电控
|
从2Pin 简易供电到 25Pin 混合功率信号全覆盖，适配电机控制器、车载传感器、分线盒等小型零部件。 |
|
双标准抗震认证，适配国内工程车法规
|
同时通过美标SAE J2030 与国标 GB/T 28046.3 振动测试，国内工程机械、商用车项目选型适配性更强。 |
|
IP68 气密级密封，全天候抵御粉尘雨水冲洗
|
支持1 米水深长期浸泡、高压水枪冲洗，矿山、港口、露天工地稳定使用。
|
|
-55℃~+125℃宽温 + UL94-V0 阻燃外壳
|
极寒、高温环境长期工作稳定，高阻燃壳体提升整车电气安全等级。
|
|
功率信号集成+ 双安装结构，布局灵活 |
单壳体兼容大功率与信号回路，法兰固定、空中对线两种装配，适配狭小设备内部空间。
|

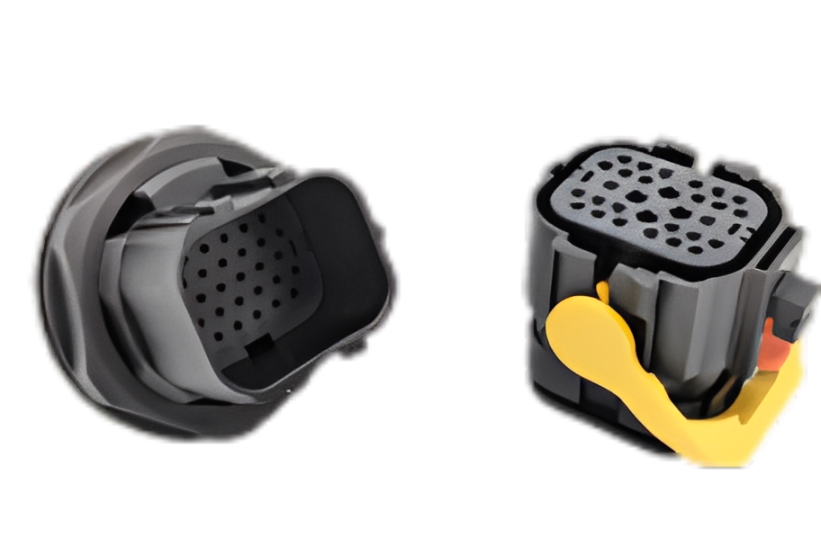

USCL是面向多通道大型电控设备开发的杠杆锁紧超密封连接器，属于USC密封产品线大芯数型号。采用省力杠杆锁紧结构搭配CPA二次防脱锁，一体成型硅胶密封搭配内置减震垫圈，具备优异防水气密与抗震性能。
覆盖16~87Pin多规格混合针位，可同时集成30A功率触点与低压信号触点，支持48V/250VDC电气系统；配备双组机械防呆键、多色区分外壳，支持法兰面板安装、线缆空中对线两种装配方式，适配矿山、工地、长途重卡长期高粉尘、高振动、涉水严苛工况。
产品通用参数
|
参数分类 |
参数项 |
USCL 系列（杠杆锁款） |
USCM 系列（多芯密封款） |
|
芯数档位 |
针脚配置 |
14+2 / 22+4 / 28 / 32 / 43+6 /71 /87Pin（信号 + 电源混合） |
2/4/6/8/10/12/12+4/16/25Pin（信号 + 电源混合） |
|
电气性能 |
额定电流 |
12# 端子 30A；16# 端子 13A |
12# 端子 30A；16# 端子 13A |
|
适配线缆 |
12–14AWG（30A 回路）；14–22AWG（13A 回路） |
12–14AWG（30A 回路）；14–22AWG（13A 回路） |
|
|
额定电压 |
48V 系统，高压版本最高 250VDC |
48V 系统，高压版本最高 250VDC |
|
|
介电耐压 |
1500VDC |
3000VDC（耐压性能更强） |
|
|
环境防护 |
工作温度 |
-55℃ ~ +125℃ |
-55℃ ~ +125℃ |
|
防护等级 |
IP68（1 米水深 24h）、IP6K9K、48KPa 气密 |
IP68（1 米水深 24h）、IP6K9K、48KPa 气密 |
|
|
阻燃等级 |
UL94-V0 |
UL94-V0 |
|
|
机械耐久 |
插拔寿命 |
≥200 次 |
≥200 次 |
|
振动标准 |
SAE J2030 车载高抗震 |
SAE J2030 + GB/T 28046.3 双标准 |
|
|
锁止结构 |
锁紧机制 |
杠杆锁+ CPA 二次防脱锁 |
2–25Pin 双锁扣；2Pin 单锁扣带二次锁 |
|
防呆设计 |
机械键控 |
2 组机械防呆键 |
4 组 X/Y/Z/U 多维度机械防呆键 |
|
密封结构 |
密封方案 |
整体硅胶密封，内置减震垫圈 |
独立单芯密封塞+ 整体密封，减震垫圈 |
|
外观选型 |
外壳颜色 |
2 种配色可选 |
4 种配色可选，区分回路防错 |
|
安装方式 |
装配方案 |
防松螺母法兰安装、直通线缆对线 |
防松螺母法兰安装、直通线缆对线 |
|
环保合规 |
环保标准 |
RoHS、REACH |
RoHS、REACH |
|
产品认证 |
行业标准 |
SAE J2030、UL94-V0、IP 防护认证 |
SAE J2030、GB/T 28046.3、UL94-V0、IP 防护认证 |
核心功能亮点
| 省力杠杆锁紧 + CPA 双重锁止，装配可靠防松脱 | 杠杆结构大幅降低插拔力度，单人操作轻松对接；搭配 CPA 二次锁，车辆剧烈颠簸不易松脱，锁合到位具备清晰手感与声响，杜绝漏锁。 |
| 超大芯数高密度集成，适配多路大型电控 | 最高 87Pin 多通道规格，单只连接器集成多路功率与信号，减少整车控制器开孔数量，简化线束布局。 |
| 一体式硅胶密封，气密防水性能稳定 | 无独立单芯密封塞，整体密封结构装配工序更少，满足 48KPa 气密性检测，长期浸泡、高压冲洗不渗水。 |
| -55℃~+125℃超宽温域，全季节稳定运行 | 覆盖极寒北方户外、发动机舱高温环境，高低温循环下密封、导电性能无衰减。 |
| 内置减震垫圈，重载车载高抗震 | 内部弹性缓冲结构，通过 SAE J2030 重载振动测试，重卡、工程机械长期颠簸不断路。 |
| 功率 + 信号一体化集成，减少转接零件 | 单壳体兼容 30A 大功率回路与低压信号回路，降低整机线束转接成本。 |
| 双装配方案，布线灵活自由 | 支持箱体法兰固定、线束空中直通对接，适配整车机舱、车架不同布线空间。 |
| UL94-V0 阻燃外壳，提升设备防火安全冗余 | 绝缘壳体达到最高阻燃等级，短路高温环境抑制明火蔓延。 |
