TMPT 系列是高性能铝合金高压密封穿墙式连接器，主要用于电动汽车电机与电控系统之间的箱体穿墙连接。 采用 3 位线缆贯通一体式结构，轻量化紧凑法兰设计，搭载镀镍铝合金外壳、360° 压接屏蔽与多层通孔密封结构，导电性能优异、防护等级高、抗震能力强。产品适配 35~95mm² 线缆，兼容 PowerLink、Huber+Suhner、LV216 硅胶线缆等市面主流线束，可满足整车固定安装场景下长期稳定的高压电力传输需求。
|
参数分类 |
参数项 |
详细说明 |
|
电气参数 |
额定工作电压 |
1500VDC，介电耐压 8000VDC |
|
额定电流 |
150A–350A 标称值（环境 80℃，参照降额曲线，适配 35/50/70/95mm² 线缆） |
|
|
绝缘电阻 |
最小1GΩ |
|
|
屏蔽结构 |
360° 全覆盖，压接式屏蔽端接 |
|
|
环境防护 |
防护等级 |
对接IP67、IP68（1 米水深浸泡 48h）、IP6K9K；未对接 IP2X |
|
工作温度 |
-40℃ ~ +140℃ |
|
|
阻燃等级 |
UL94 V0 |
|
|
盐雾测试 |
1008 小时长效防腐 |
|
|
机械性能 |
振动等级 |
LV214 Severity level 3，通过高等级车载振动验证 |
|
结构形式 |
3 位屏蔽线缆贯通穿墙式，法兰通孔密封，配套外壳与法兰垫片 |
|
|
线缆兼容 |
适配线缆 |
PowerLink、PowerLink USA、Huber+Suhner、LV216 硅胶线缆；35~95mm² 全规格 |
|
环保合规 |
环保标准 |
符合RoHS、REACH 管控标准 |
|

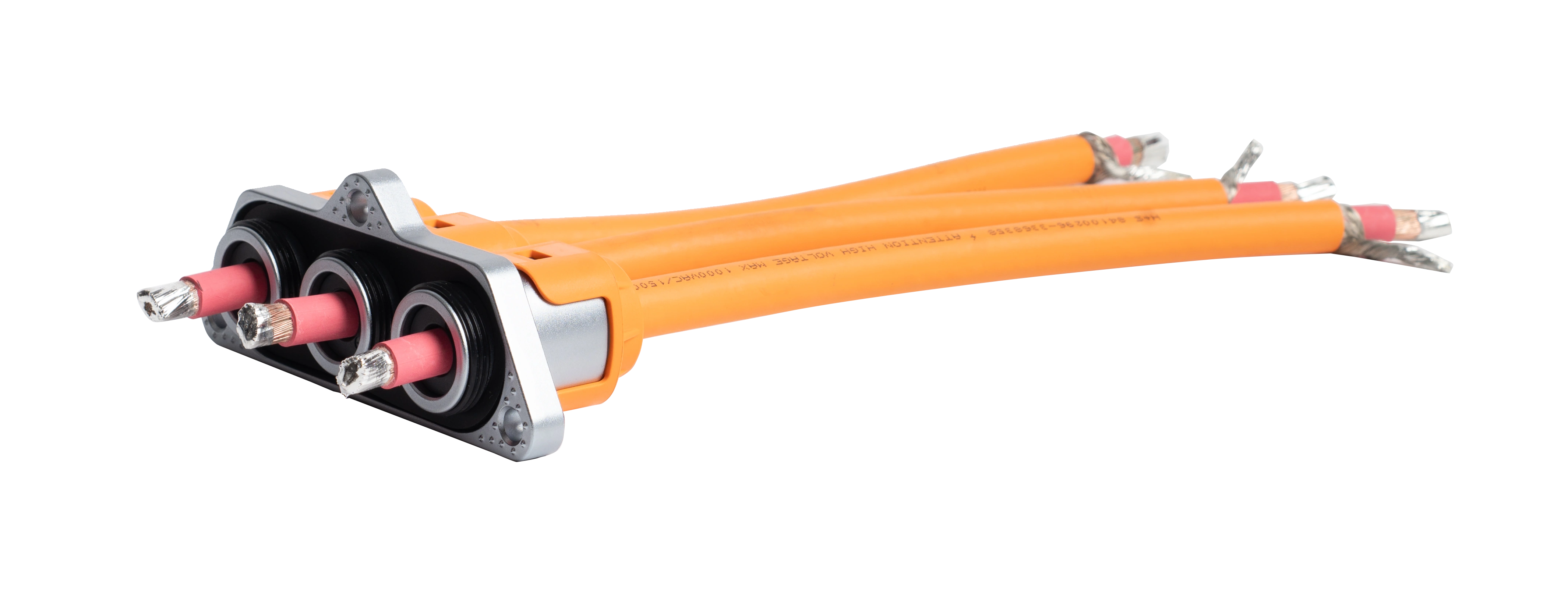

3芯一体式穿墙法兰结构，适配箱体固定安装
|
3位线缆贯通一体化设计，自带法兰密封垫片，可直接装配在电机、MCU 电控壳体，省去中间转接零件，简化电驱箱体布线结构。 |
|
镀镍铝合金轻量化外壳，低阻抗导电稳定
|
铝制外壳搭配镀镍表面处理，重量轻、导电损耗低，长时间大电流传输温升更低，提升电驱系统运行稳定性。
|
|
多重密封，IP68 深水浸泡级防护
|
通孔复合密封+ 法兰垫片双重密封结构，支持 1 米水深持续浸泡 48h，同时满足 IP67/IP6K9K，抵御机舱涉水、高压冲洗、粉尘油污侵蚀。
|
|
360° 压接全屏蔽，EMC 电磁抑制效果优异
|
整圈压接式屏蔽端接，无屏蔽断点，完整阻隔电机、逆变器高频电磁干扰，保障整车低压控制信号不受干扰。 |
|
LV214 S3 高等级车载抗震，行车不松脱
|
通过车载最高等级LV214 Severity level 3 振动测试，车辆颠簸、急变速工况下连接牢靠，杜绝高压松脱、电弧安全隐患。 |
|
多品牌主流线束通用，线缆选型灵活
|
原厂完成PowerLink、Huber+Suhner、LV216 硅胶线缆全规格验证，35~95mm² 线缆全覆盖，适配不同主机厂线束标准。 |
|
超长防腐+ 宽温稳定运行
|
-40℃至 140℃超宽工作温区，标准盐雾测试可达 1008 小时，沿海、矿区、高腐蚀工况长期耐用。
|
|
UL94 V0 高阻燃绝缘件，提升整车安全 |
绝缘部件达到UL94 V0 最高阻燃标准，高温、短路场景抑制明火蔓延，强化电驱系统防火安全冗余。
|
