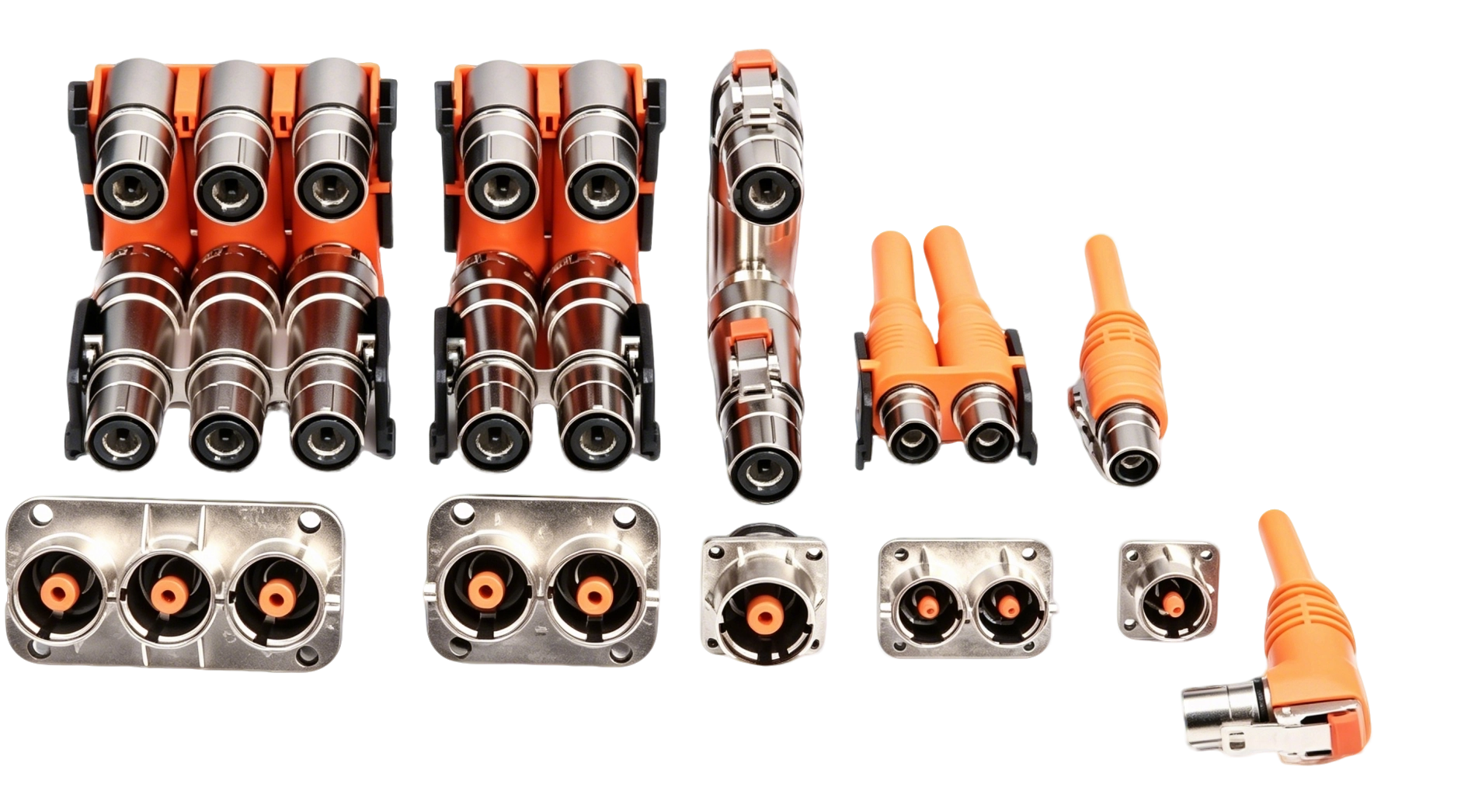

PowerLok G1 是一款经济高效的紧凑型金属外壳互连方案，搭载 RADSOK 冠簧接触技术，额定 1000/1500V，电流覆盖 25–500A；
分 40/60/120/300/500 多子系列，有 1~4 芯规格，直 / 90° 弯头两种插头搭配通用面板母座，支持组装、注塑两种工艺。标配 HVIL 高压互锁、360° 全屏蔽、六色防呆键与 CPA 二次锁，适配 2.5–150mm² 线缆，面板开孔行业通用，适配新能源车、工程机械、储能等大功率高压互联。
|
电气 |
1000/1500VDC，载流 25–500A，绝缘电阻≥500MΩ，屏蔽符合 LV215，全系带 HVIL； |
|
环境 |
工作- 40℃~+140℃，UL94 V0 阻燃，插合 IP67/IP69K、未插 IP2X，标准盐雾 48h 可定制加长； |
|
机械 |
锌合金压铸外壳，6 色防呆键，插拔≥1000 次，通过车载 ISO 16750 振动测试，CPA 防脱锁，线缆压接装配。 |
|
特性 |
详细描述 |
|
新配置 |
500 系列组装件 (PL18 & PL28, 70/95/120mm² - 5种版本) |
|
外壳材质 |
金属外壳(锌合金压铸) |
|
屏蔽性能 |
360° 全方位屏蔽 |
|
位置与角度 |
提供1POS、2POS、3POS 和 4POS 位置，支持直头和弯头 (90度) |
|
系列位置分布 |
• 40 系列: 2+4, 3, 和 4 位• 60 系列: 2 位• 120 系列: 1, 2 位• 300 系列: 1, 2, 3 位• 500 系列: 1 位 |
|
高压互锁(HVIL) & 键控 |
提供多种键控选项：1POS (X,Y,U,V,W,T 键) & 2POS & 3POS (X,Y 键) |
|
插座端子选项 |
母排(Busbar)、螺纹柱 (Threaded Stud)、插针 (Pin)、冲压螺母 (Punch Nut) 及定制接线片 (Custom Lug) |
|
接触技术 |
RADSOK 接触技术 |
|
环保合规 |
符合RoHS/REACH 标准 |
|
参数 |
数值/说明 |
|
插拔寿命 |
100 分钟 (Min) |
|
直流电流额定值 |
25A-500A 标称值 (请参考降额曲线) |
|
电压额定值 |
1000VDC |
|
环境防护(已对接) |
IP67, IP6K9K (300系列新增，200及500系列现已提供) |
|
环境防护(未对接) |
IP2X (mated) |
|
绝缘电阻 |
最小500MΩ (min) |
|
IP 等级 |
IP67 (已对接), IP2X (未对接) |
|
盐雾测试 |
48h (如需定制选项延长至 500/1000 小时请联系客服) |
|
温度范围 |
-40°C 至 +125°C |
