安费诺 GEC 全新 HVS 高压连接系统，是多功能紧凑型坚固耐用型带防触电保护的互连方案，主要用于牵引电池内部电芯模组互连、电池外部高压对接。产品融合钢对钢实心螺栓端接高强度优势与铜制接触件极低接触电阻特性，插合 / 未插合全程 IP2X 防触电；支持 30°/360° 旋转定位，兼容铜母线、线缆、铝 / 铜螺栓接口，适配多规格线缆母线；通过 LV215 Level 3 高等级振动、960 小时超长盐雾测试，宽温稳定运行，可按需提供定制化布线与接口解决方案，适配各类储能、动力电池模组内部电气连接。
|
参数分类 |
参数项 |
详细说明 |
|
基础结构 |
连接类型 |
防触摸螺栓锁紧连接（Touch proof bolted connection） |
|
机械键控与插头 |
双机械防呆键，直式/ 弯头两种插头，区分正负极 |
|
|
定位角度 |
螺栓对接前可旋转，支持30°、360° 定位调节 |
|
|
电气性能 |
额定电流 |
标称400A（适配 95mm² 线缆），支持定制线缆 / 母线方案 |
|
额定工作电压 |
1000VDC，介电耐压 5kV DWV |
|
|
接口兼容 |
铜母线、线缆双接口，兼容铝/ 铜螺栓对接端子 |
|
|
环境防护 |
防护等级 |
对接、未对接均满足IP2X / IPXXB（ISO 20653） |
|
工作温度 |
-40℃ ~ +140℃ |
|
|
盐雾防腐 |
960 小时长效盐雾测试 |
|
|
阻燃防火等级 |
UL94-V0 高阻燃绝缘件 |
|
|
机械耐久 |
插拔寿命 |
最少25 次 |
|
振动等级 |
LV215 Level 3 车载高等级振动标准 |
|
|
环保合规 |
环保标准 |
符合RoHS、REACH 管控要求 |
|
产品认证 |
行业认证 |
IATF16949、UL94 V0、LV215 车载电气标准、ISO 20653 防护标准 |
|
全程IP2X 防触电，操作安全无忧
|
无论连接器对接还是分离状态，均具备IP2X 防触电保护，检修、装配过程杜绝高压触电风险，适配电池模组手动拆装场景。
|
|
钢对钢螺栓锁紧+ 铜接触件，低阻高强度
|
钢质实心螺栓提供超大锁紧力，铜制接触端子接触电阻极低，400A 大电流长期运行温升低，兼顾结构强度与导电性能。
|
|
30°/360°旋转定位，布线灵活可调
|
螺栓锁紧前插头可自由旋转，支持30°、360°两种定位角度，适配电池包内部狭小空间多角度布线。
|
|

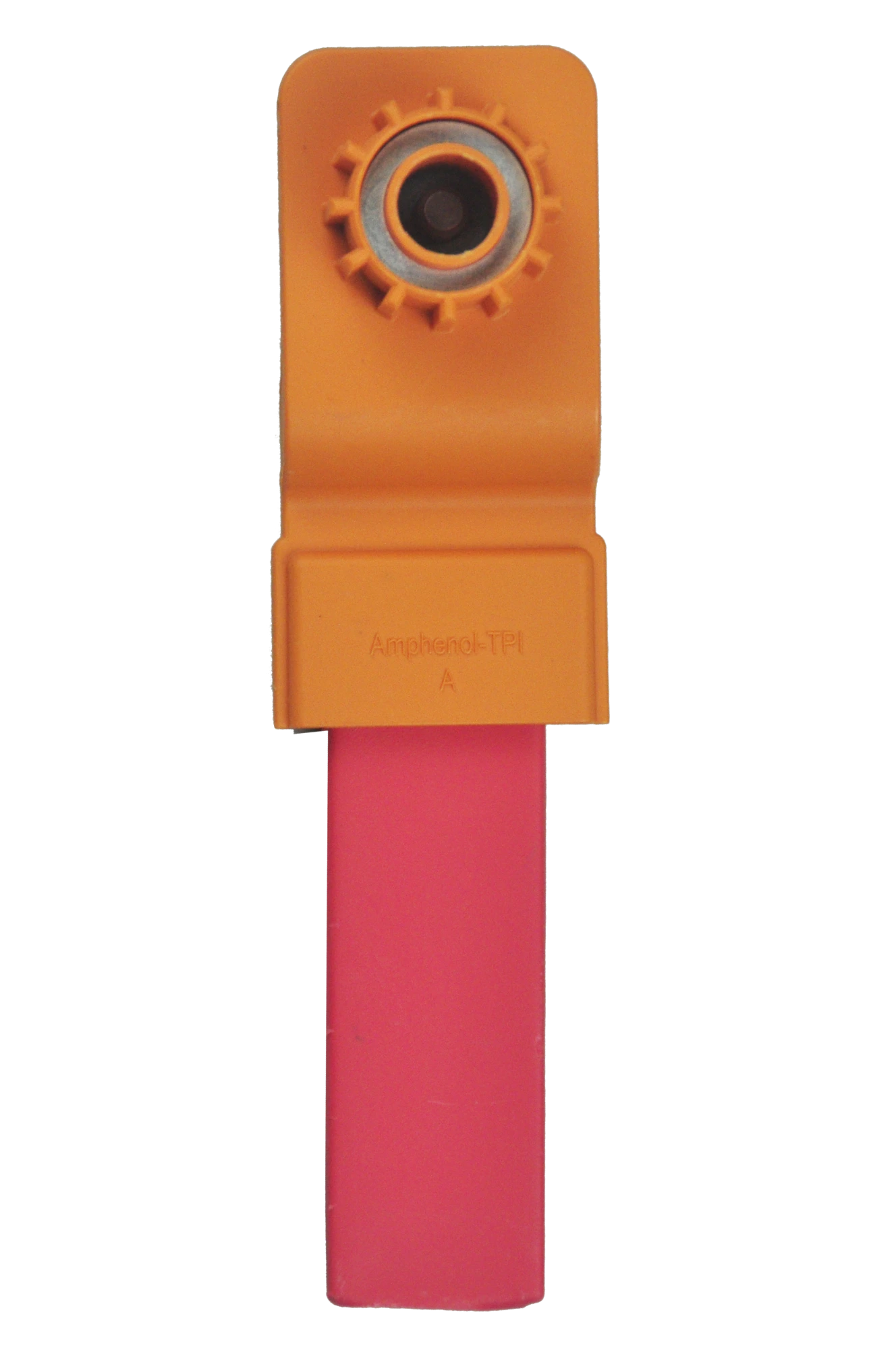

双机械防呆键，直/ 弯头双规格， 区分正负极
|
配备两组防呆机械键，搭配直式、弯头两种插头，物理区分正负极，杜绝反接短路、高压电弧隐患。
|
|

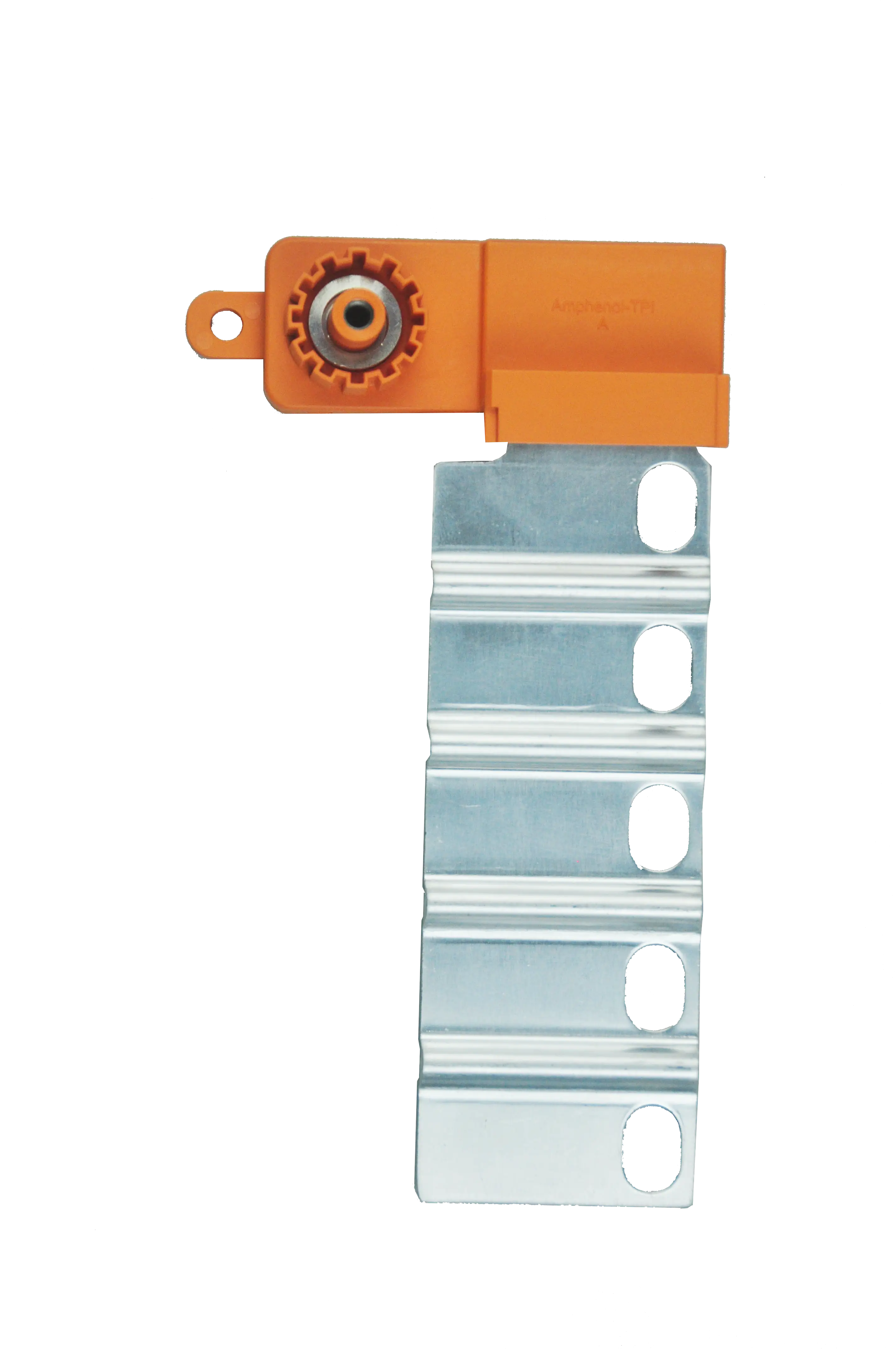

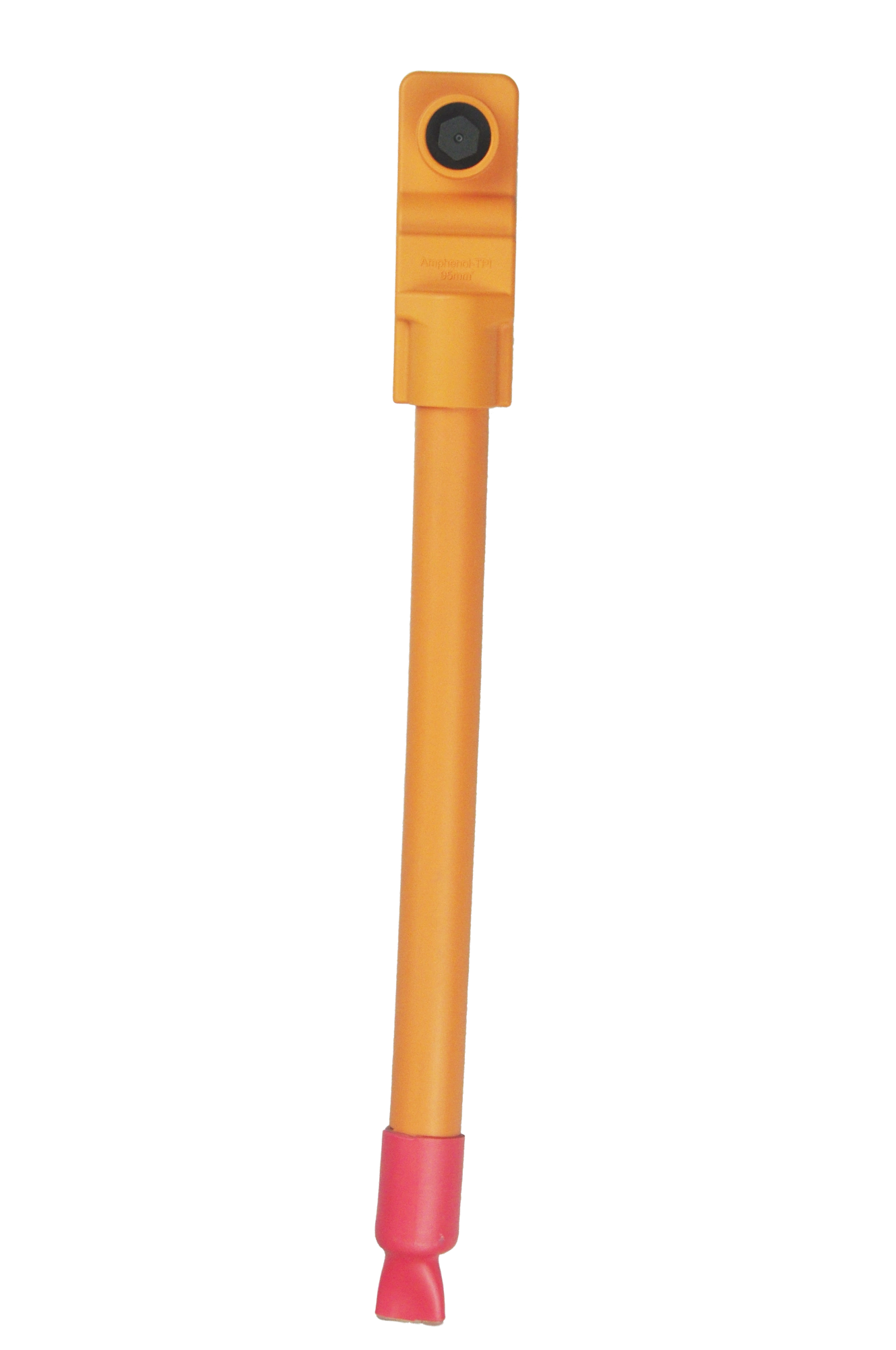

母线/ 线缆双兼容，铝铜端子通用
|
同时支持铜母线、高压线缆两种接入方式，铝、铜材质螺栓端子均可匹配，适配不同电池PACK 内部布线方案。
|
|
960 小时超长盐雾防腐，恶劣工况耐用
|
远超行业标准的960h 盐雾测试，沿海、矿区、高腐蚀储能场站长期稳定使用，不易氧化腐蚀。
|
|
LV215 Level 3 高抗震，车载电池颠簸不松脱
|
通过车载最高等级LV215 Level3 振动测试，商用车、工程机械电池长期颠簸运行，螺栓连接无松动。
|
|
宽温+ UL94-V0 阻燃，提升电池包安全冗余
|
-40℃~+140℃超宽工作区间，绝缘件 UL94-V0 最高阻燃等级，高温、短路工况抑制明火蔓延。
|
